Собор Санта-Мария-дель-Фьоре

Cattedrale di Santa Maria del Fiore · Florence Cathedral

#без кружал #большой пролёт #Брунеллески #кладка #купол #обручи #собор #Флоренция

Сведения

Показатели

Типология

Собор

Краткое описание

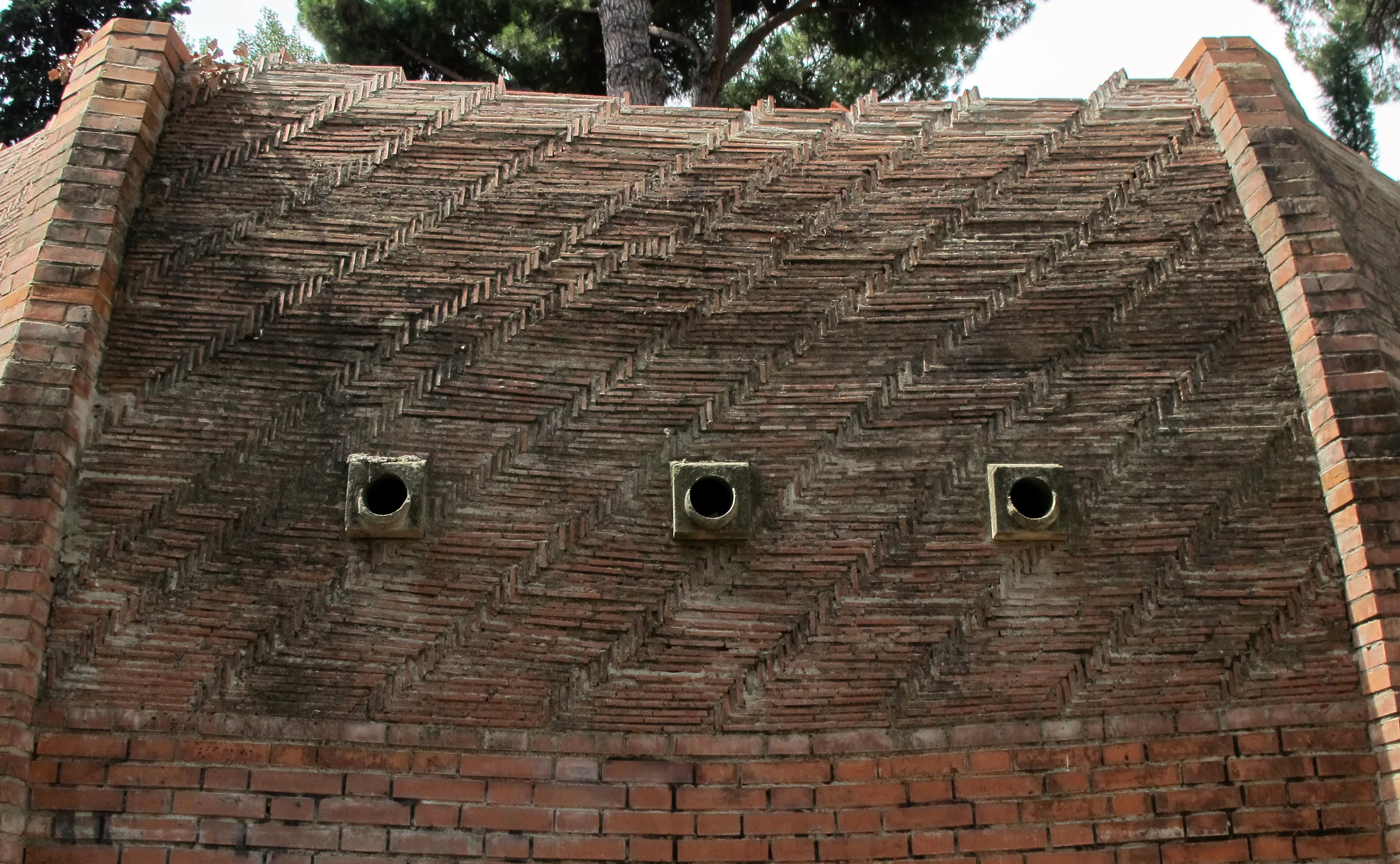

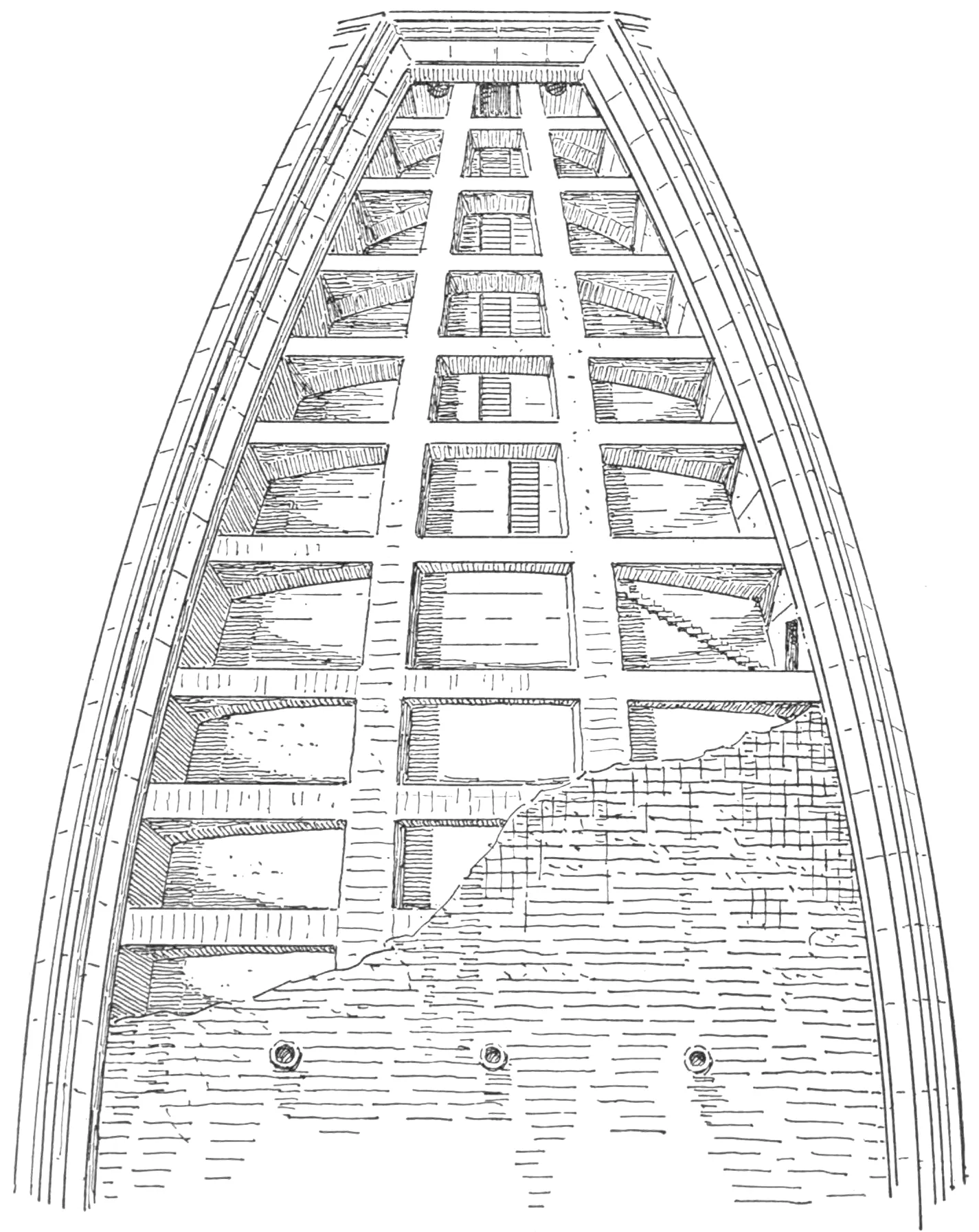

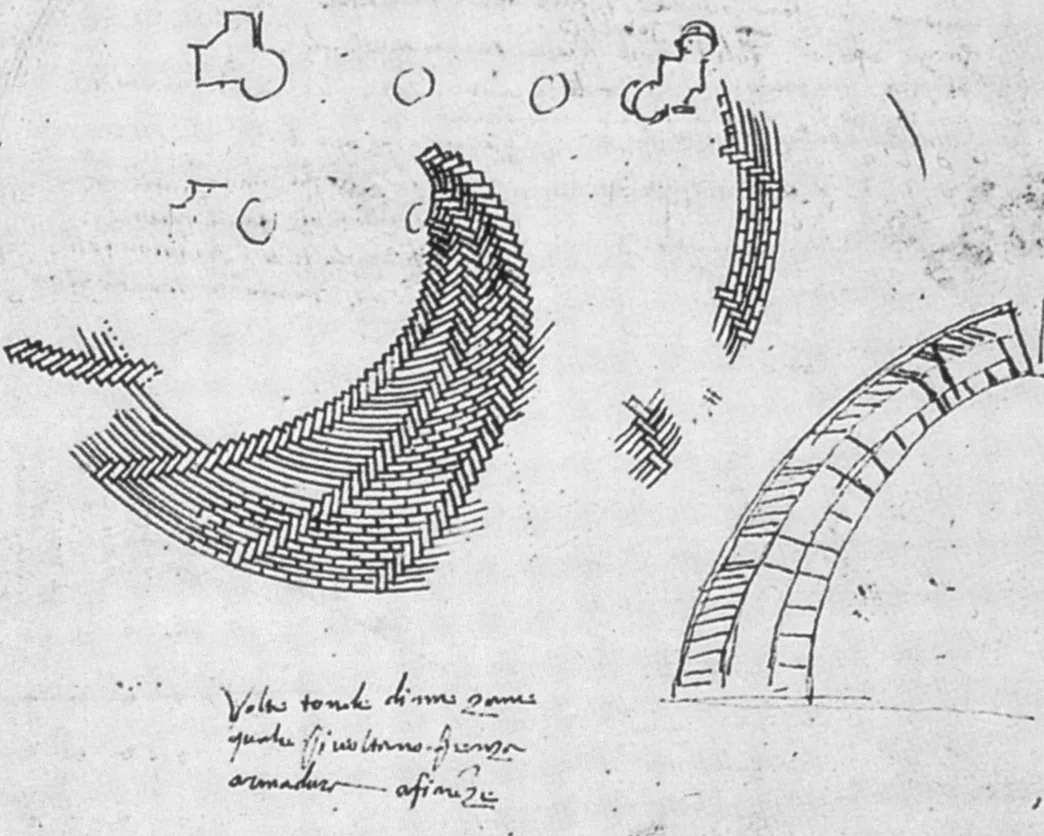

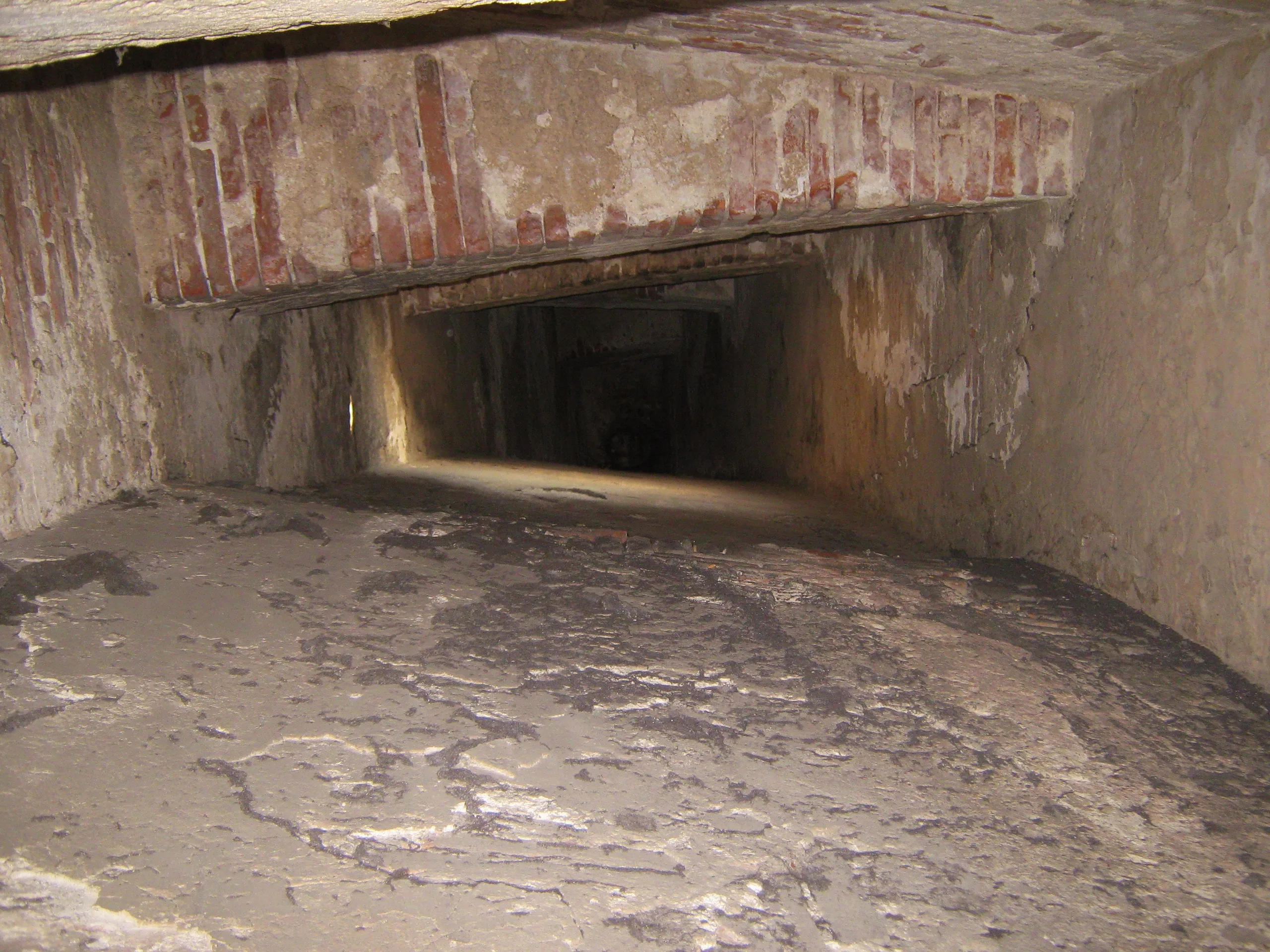

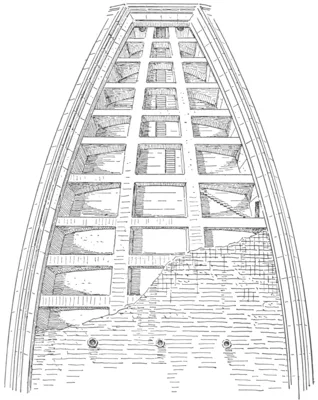

Кафедральный собор Флоренции: заложен в 1296 году, к XV веку стоял с готовым восьмигранным барабаном и незакрытым средокрестием. Купол Брунеллески 1420–1436 годов — крупнейший каменный купол в мире: около 45,5 м по углам восьмигранника и около 42 м между гранями, при 43,3 м у Пантеона. Выложен без кружал: двойная оболочка, 24 ребра, кладка «ёлочкой» и обручи вместо контрфорсов.

Состояние

существует

Датировки

Начало строительства

1296

Открытие

1436

Купол Брунеллески, 1420–1436 · 1436

Показатели

Свободный пролёт

45.5 м

Толщина несущей конструкции

2000 мм

Несущая система

купол

Преобладающие усилия

сжатие

Чем воспринят распор

затяжка

Опалубка

без опалубки

Срок строительства

192 мес.

Акустический риск формы

вогнутая поверхность фокусирует звук

Связи

• Пролёт: необходимость и цена (Участник)

  Точка 2 хронологического ряда лекции (собор с 1296 года, купол 1420–1436). Сразу за Пантеоном: пролёт больше (около 45,5 м против 43), но через тринадцать веков. Размер не вырос — изменился способ. Здесь впервые главный противник не нагрузка, а стройка: кружал нет, форму держат замкнутый ряд, кладка «ёлочкой» и обручи вместо контрфорсов. Отсюда прямая линия к каталонскому своду и к Нерви.

• Филиппо Брунеллески (Архитектор)

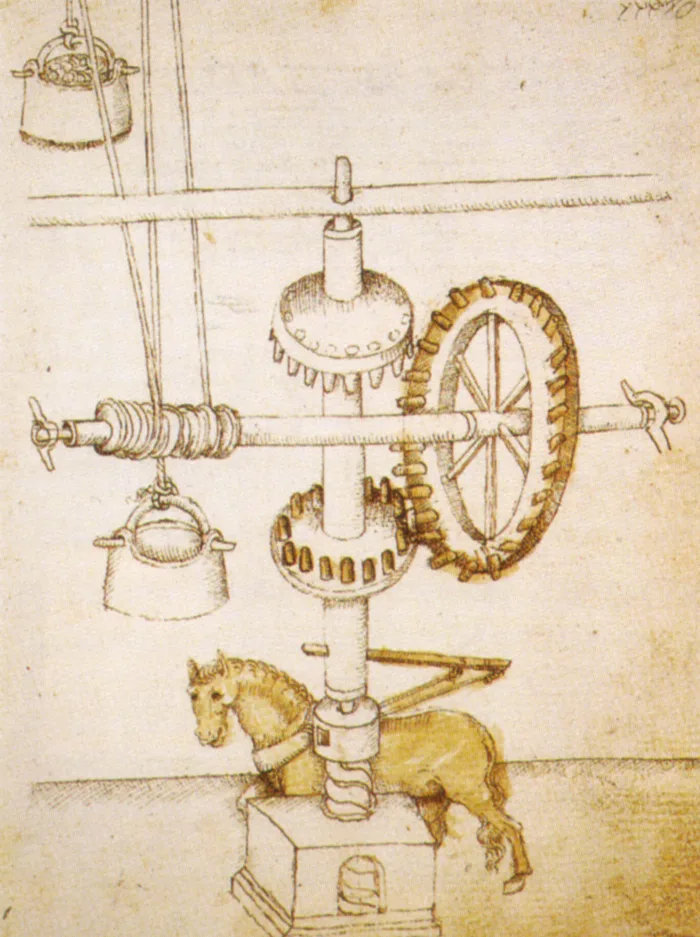

  Автор купола собора и способа его постройки: двойная оболочка, замкнутый ряд, кладка «ёлочкой», каменные и деревянная цепи вместо контрфорсов. Плюс подъёмные машины — стройка спроектирована вместе с конструкцией.

• Арнольфо ди Камбио (Архитектор)

  Начал собор в 1296 году и задал план с восьмигранным средокрестием. Именно это решение через сто с лишним лет создало задачу Брунеллески: купол пришлось ставить на готовый восьмигранник, где кольцо кладки ломается на углах.
