Ангары в Орли
Orly Airship Hangars
Показатели
- Типология
- Ангар
- Краткое описание
- Параболический гофрированный свод: жёсткость берётся из складки сечения.
- Свободный пролёт
- 86 м
- Несущая система
- свод
- Несущая система
- складка
- Преобладающие усилия
- сжатие
- Чем воспринят распор
- контрфорс
- Опалубка
- многоразовая сборная
- Состояние
- утрачено
- Год утраты
- 1944
Датировки
- Открытие
- 1923
- Утрата
- 1944
Связи 3
- Эжен ФрейсинеИнженер
Параболические гофрированные своды: жёсткость тонкой оболочки берётся из складки сечения.
- Интерактивная модель «Каталонский свод: сила формы»Изображает
Модель сравнивает два одинаково тонких свода — по цепной линии и по полуокружности. Цепная линия стоит при толщине в несколько сантиметров, но только под своей нагрузкой: небольшой груз в стороне её роняет. Свод ангаров несёт себя, ветер и снег — нагрузку, которая смещается; поэтому Фрейсине не делает его тонким по цепной линии, а даёт складку — высоту сечения без массы.
- Оболочка: форма вместо массыУчастник
Жёсткость из складки: бетонный свод на пролёте, который до того брала только сталь; складка даёт высоту сечения без массы. Связка с упражнением K2 — согнутый лист бумаги.
Описание
Два ангара для дирижаблей на аэродроме Вильнёв-Орли под Парижем. В 1921 году Служба воздушной навигации заказала их Эжену Фрейсине и подрядной фирме Клода Лимузена. После Первой мировой войны Франция получила от Германии два больших цеппелина, и для них нужен был дом.
Почему бетон. Немецкие ангары для цеппелинов строили из стали. В разорённой войной Франции сталь была дорогой и дефицитной, а бетон делали местные рабочие из местного цемента, песка и щебня. Фрейсине предложил перекрыть бетоном пролёт, который до тех пор брала только сталь. Доказательство у него было: мост в Вильнёв-сюр-Ло — бетонная арка 96 м, законченная в 1919 году.
Пролёт. Каждый ангар — параболический свод пролётом 91 м, высотой 60 м и длиной 300 м (по описи наследия Иль-де-Франс; в других источниках — 40 арок шириной 7,5 м и пролётом 86 м). Рекордом бетонного пролёта тогда был купол Зала столетия в Бреслау — около 65 м. Стальные пролёты такого размера существовали давно, бетонных не было.
Почему складка. Опыт большого пролёта и установки кружал у Фрейсине уже был, но все его арки до Орли были несущими: они держали мост с его нагрузкой, и толщина бетона была этой нагрузкой оправдана. В ангаре задача другая — свод несёт только себя, ветер и снег. Сделать его толстым, как арку моста, значит тратить бетон на вес, который свод будет нести сам. Сделать тонким точно по цепной линии тоже нельзя: такая форма верна для одной-единственной нагрузки. Стоит ветру или снегу её сместить — и линия давления выходит из тонкого сечения. Нужно сечение высокое, но лёгкое. Складка даёт именно это: высоту, внутри которой линия давления может смещаться, без массы сплошной толщины.
Почему тонкий свод по цепной линии держит только свою нагрузку, можно проверить в модели:

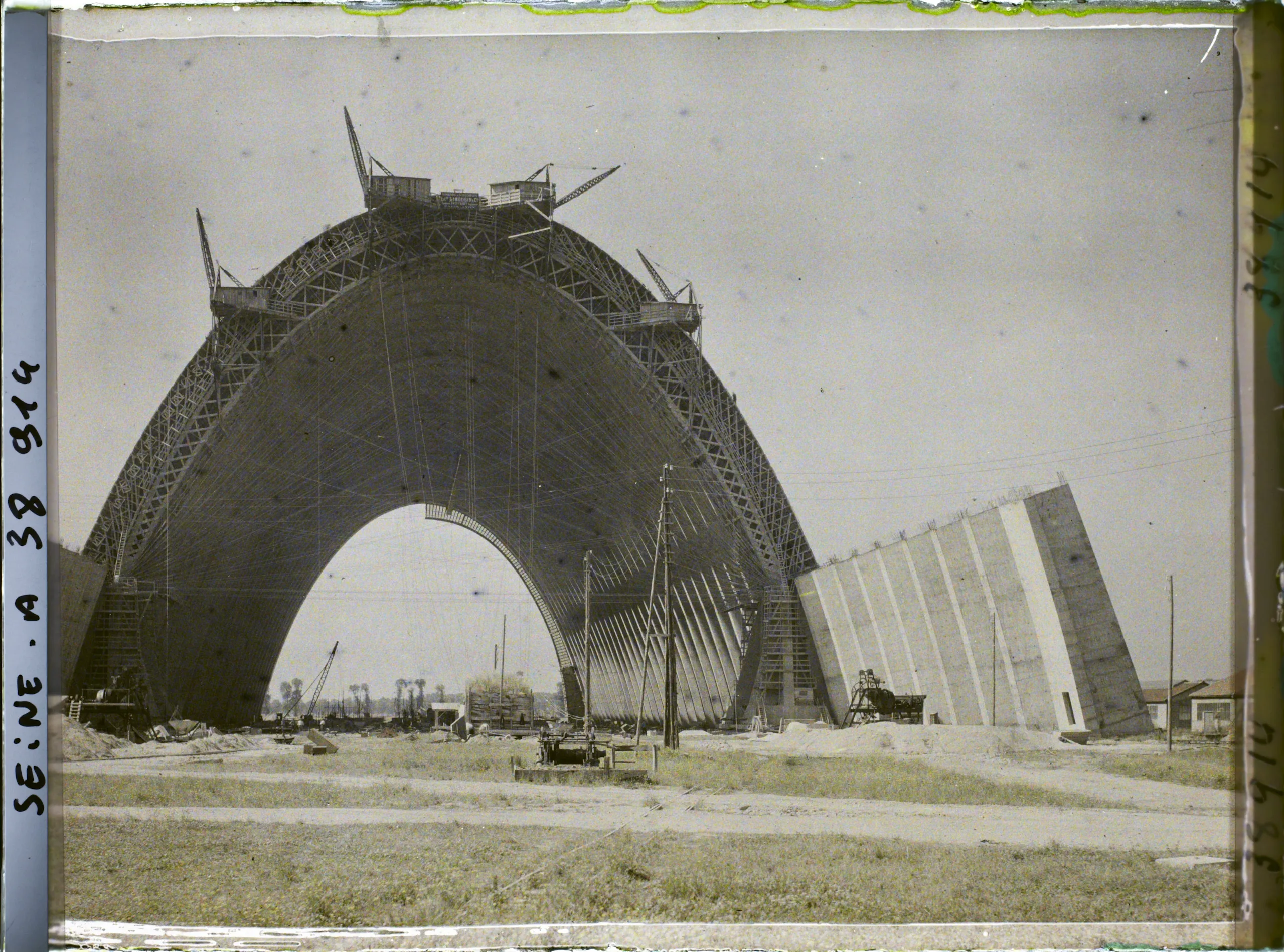

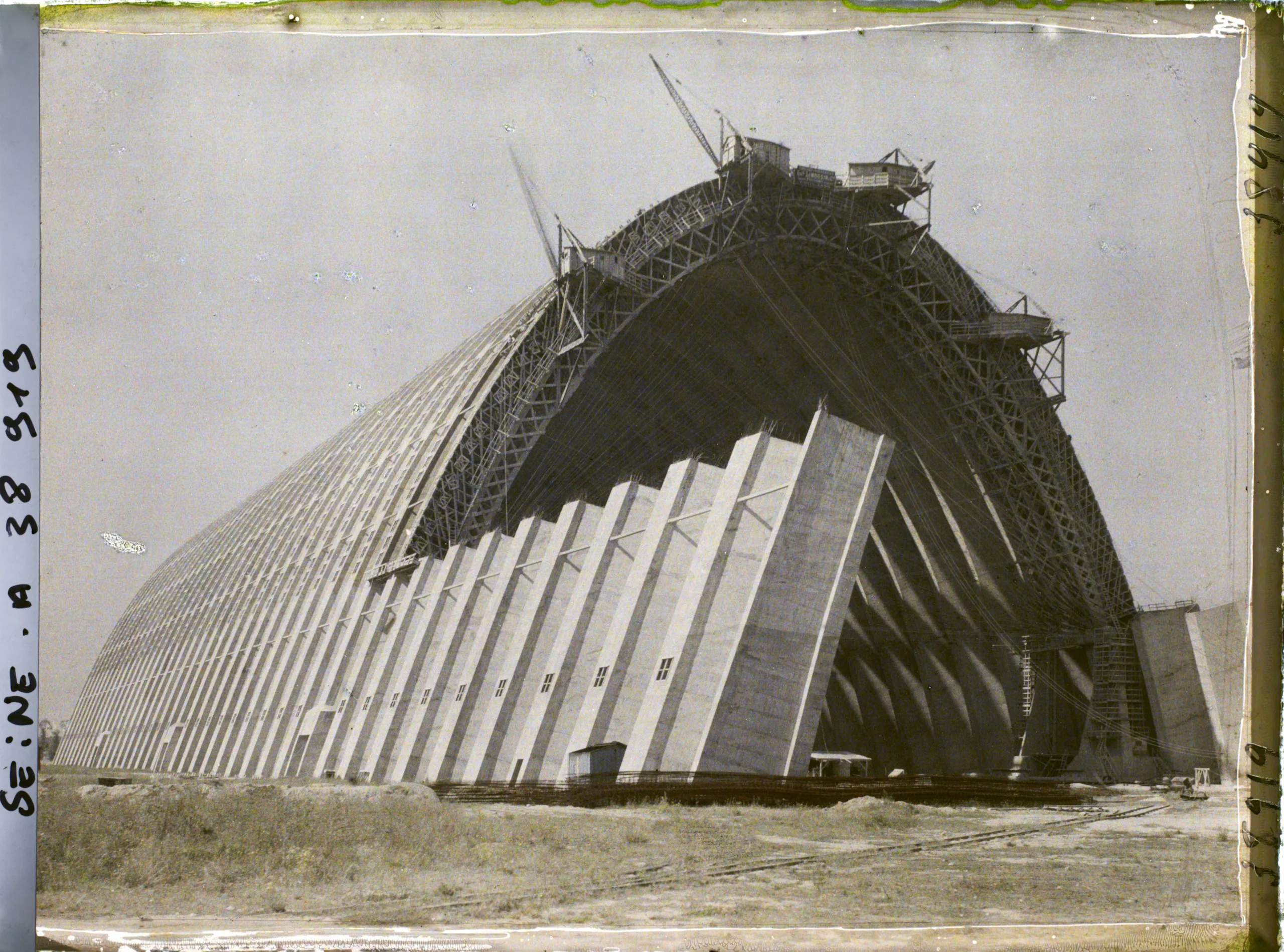

Как строили. Свод бетонировали передвижной деревянной опалубкой: она ездила по рельсам и опускалась, освобождая готовую арку, — по арке в неделю.
Судьба. Программа оказалась недолговечнее формы: цеппелин «Диксмюд» погиб ещё до окончания строительства, «Медитерране» в Орли так и не прилетел. Ангары было видно с Эйфелевой башни, они вошли во все строительные учебники межвоенных лет. В мае — июне 1944 года их уничтожили три налёта 8-й воздушной армии США.
Изображения

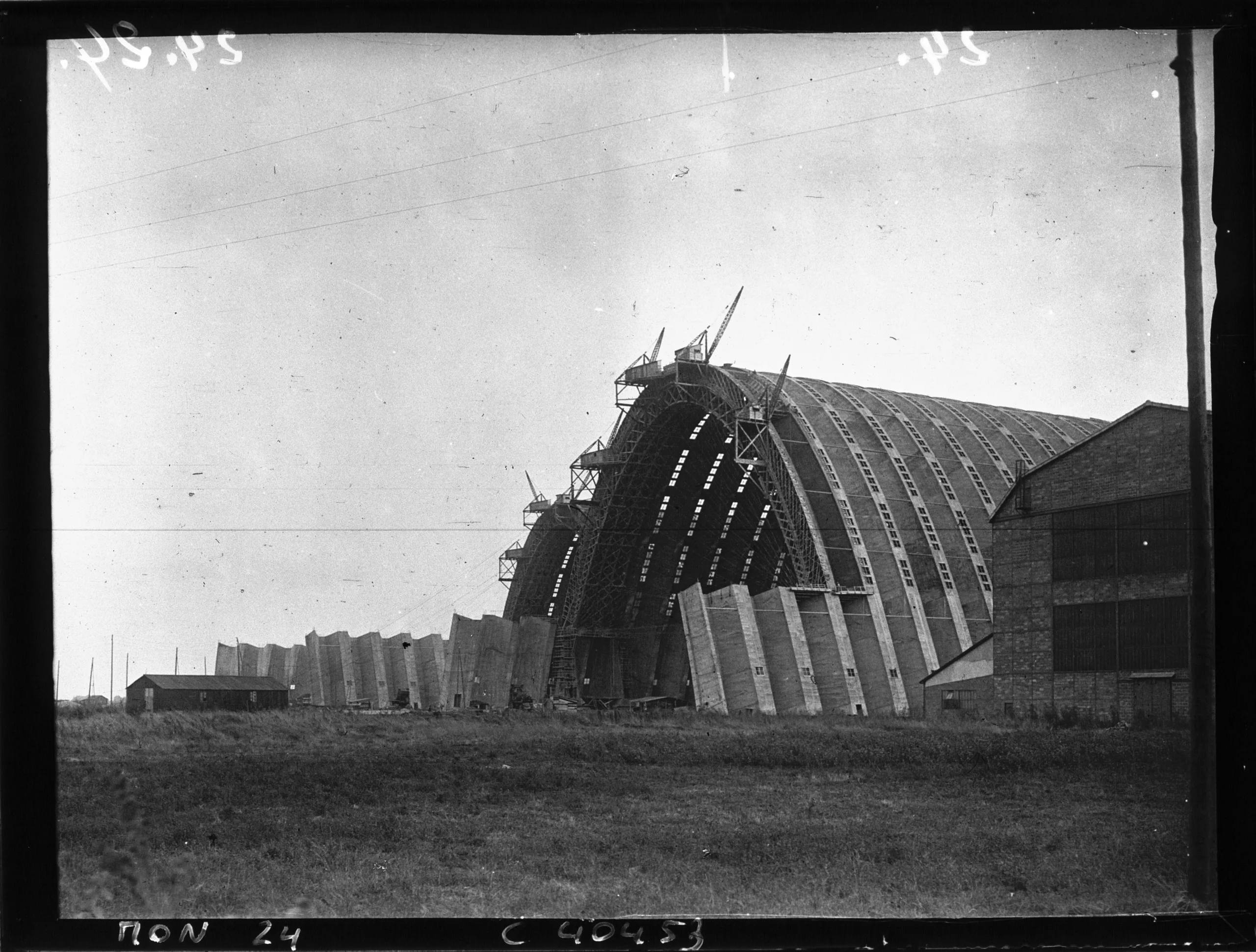

Agence de presse Mondial Photo-Presse. Agence photographique (commanditaire) · источник
Gadmer Frédéric · источник
Gadmer Frédéric · источник
