Рынок в Альхесирасе
Algeciras Market Hall
Показатели
- Типология
- Рынок
- Краткое описание
- Сферическая оболочка около 47,8 м при толщине 9 см с растянутым кольцом по периметру.
- Свободный пролёт
- 47.8 м
- Форма плана
- круг
- Толщина несущей конструкции
- 90 мм
- Несущая система
- оболочка
- Несущая система
- купол
- Преобладающие усилия
- сжатие
- Чем воспринят распор
- опорное кольцо
- Состояние
- существует
Датировки
- Проектирование
- 1933
- Открытие
- 1935
Связи 3
- Эдуардо ТоррохаИнженер
Сферическая оболочка 47,8 м при толщине 9 см с растянутым кольцом по периметру.
- Мануэль Санчес АркасАрхитектор
Архитектор рынка: проект подан вместе с инженером Эдуардо Торрохой в январе 1933 года и осуществлён к 1935-му (es.wikipedia, Urbipedia).
- Оболочка: форма вместо массыУчастник
Предварительное напряжение оболочки: натянутый стальной пояс берёт кольцевое растяжение купола и сам снимает его с опалубки.
Описание
Городской рынок в Альхесирасе на юге Испании. Проект — архитектор Мануэль Санчес Аркас и инженер Эдуардо Торроха, январь 1933 года; город утвердил его в декабре того же года, построен рынок к 1935-му.

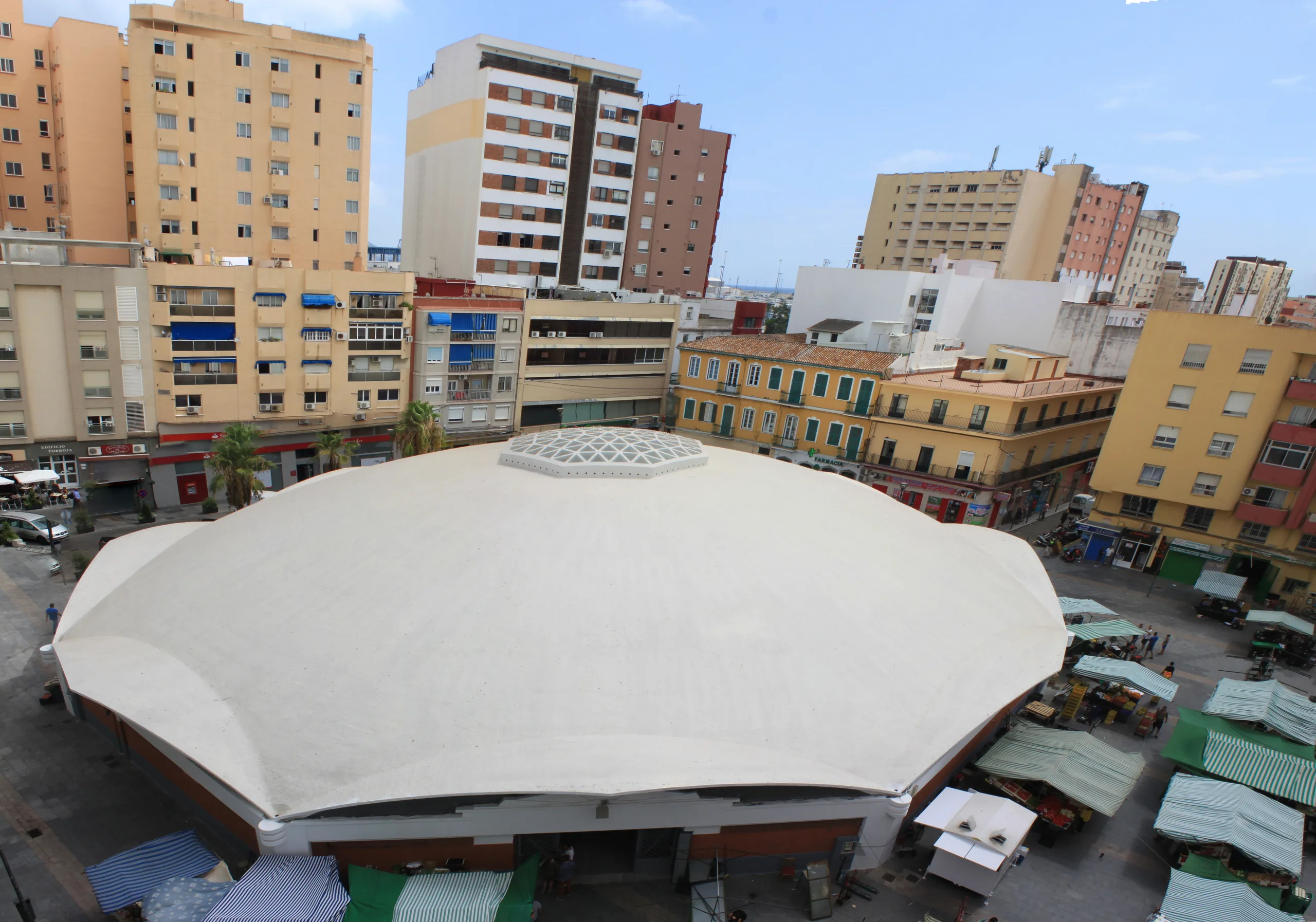

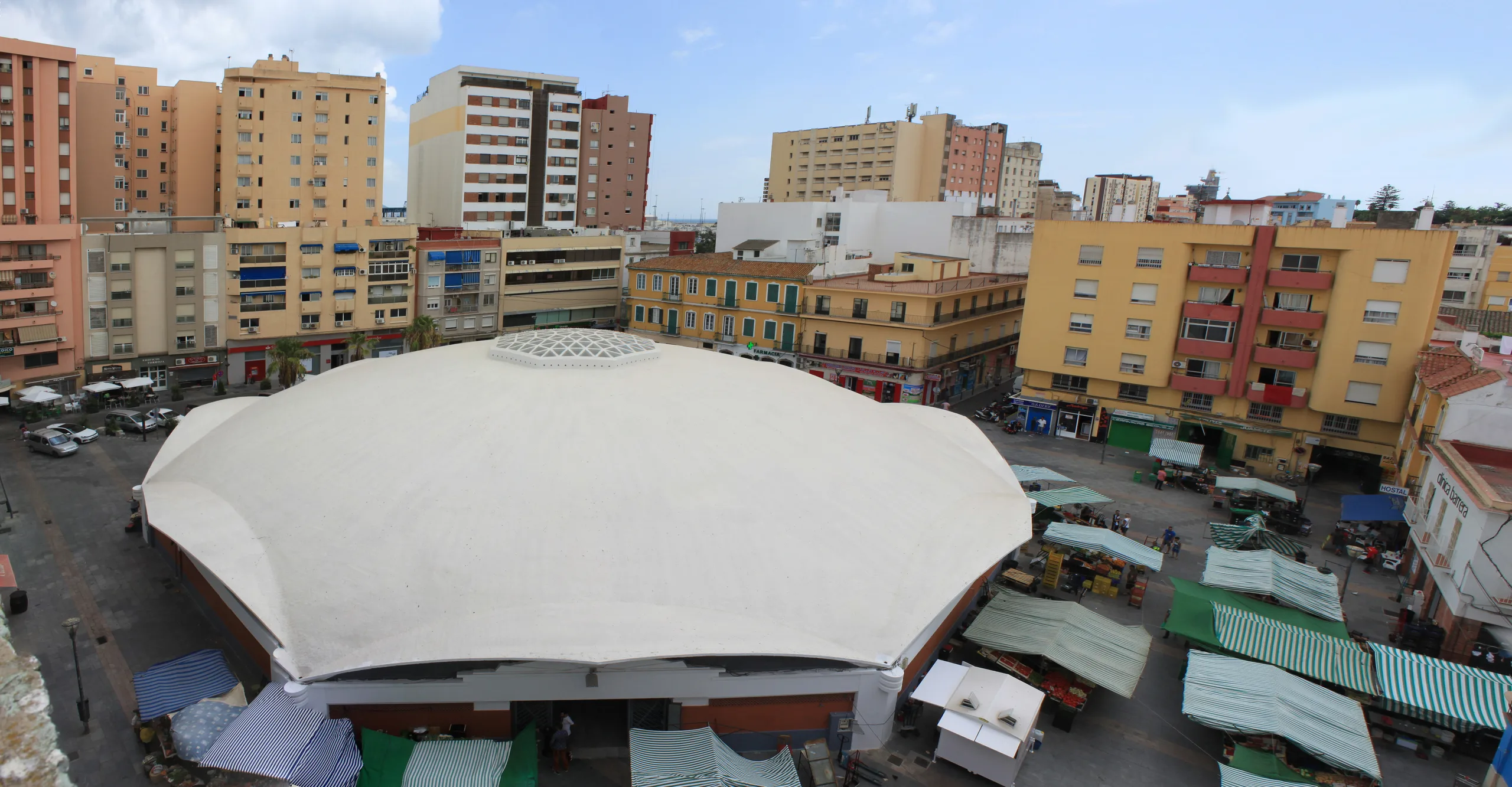

Купол. Сферическая оболочка диаметром около 47,8 м на восьмиугольном плане, без внутренних опор. В середине толщина 9 см, у опор — до 50 см: материал стоит там, где усилие. В центре — световой фонарь диаметром 10 м из сборных бетонных элементов и треугольных стёкол.
Кольцо. Распор купола собирает восьмиугольный пояс из шестнадцати стальных стержней диаметром 30 мм, натянутых винтовыми стяжками. Когда натяжение чуть превысили, купол сам приподнялся над опалубкой, и её разобрали без обычных предосторожностей: конструкцию сняли с формы, напрягая её саму.

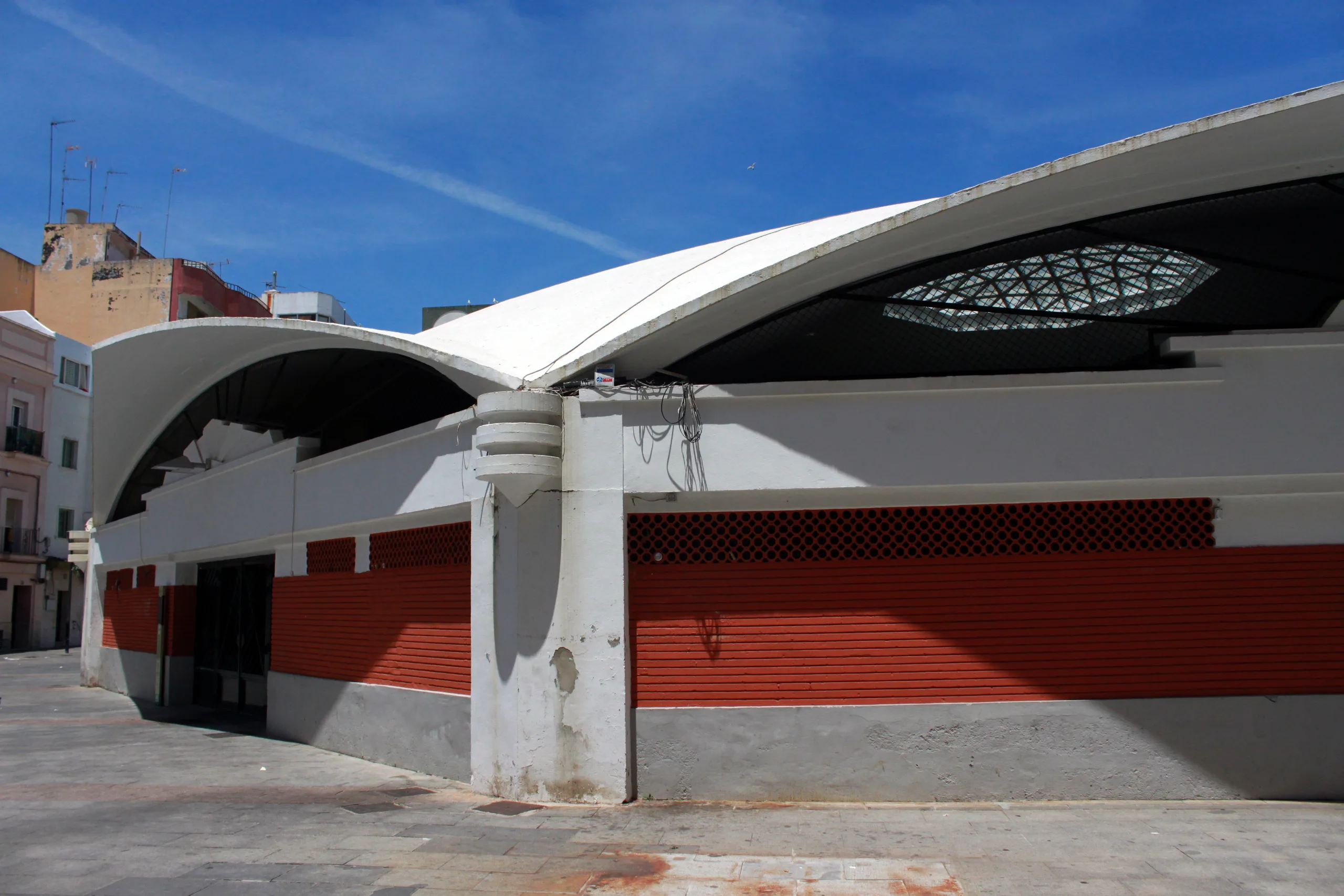

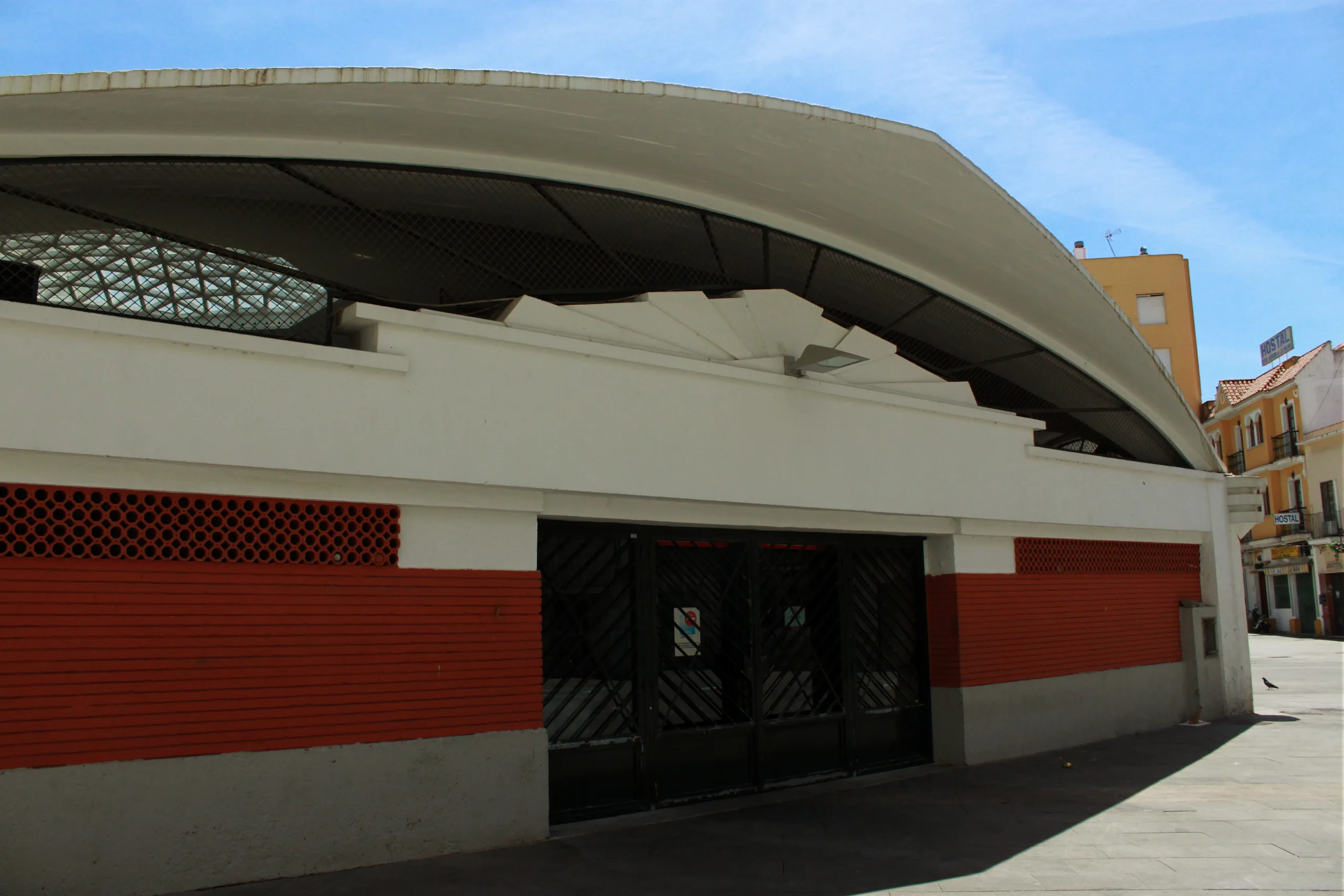

Опоры и свет. Купол стоит на восьми опорах; между ними над проёмами вынесены козырьки из малых консольных оболочек. Натянутый пояс Торроха повторит через два года в козырьках ипподрома Сарсуэла.
Изображения
Falconaumanni · источник
Falconaumanni · источник
Falconaumanni · источник
Falconaumanni · источник
