Стадион во Флоренции (Джованни Берта)
Stadio Giovanni Berta · Stadio Artemio Franchi
Показатели
- Типология
- Стадион
- Краткое описание
- Консольный козырёк над трибуной и винтовые лестницы, сечение которых следует эпюре момента.
- Несущая система
- балка
- Преобладающие усилия
- изгиб
- Состояние
- существует
Датировки
- Начало строительства
- 1930
- Открытие
- 1932
Связи 2
- Пьер Луиджи НервиИнженер
Проект стадиона и его консольный козырёк с винтовыми лестницами — ранняя работа Нерви, где сечение прямо следует эпюре момента.
- Оболочка: форма вместо массыУчастник
Консольный козырёк без опор перед зрителем: ребро по эпюре момента, равнодействующая между колоннами вместо дорогих анкеров.
Описание

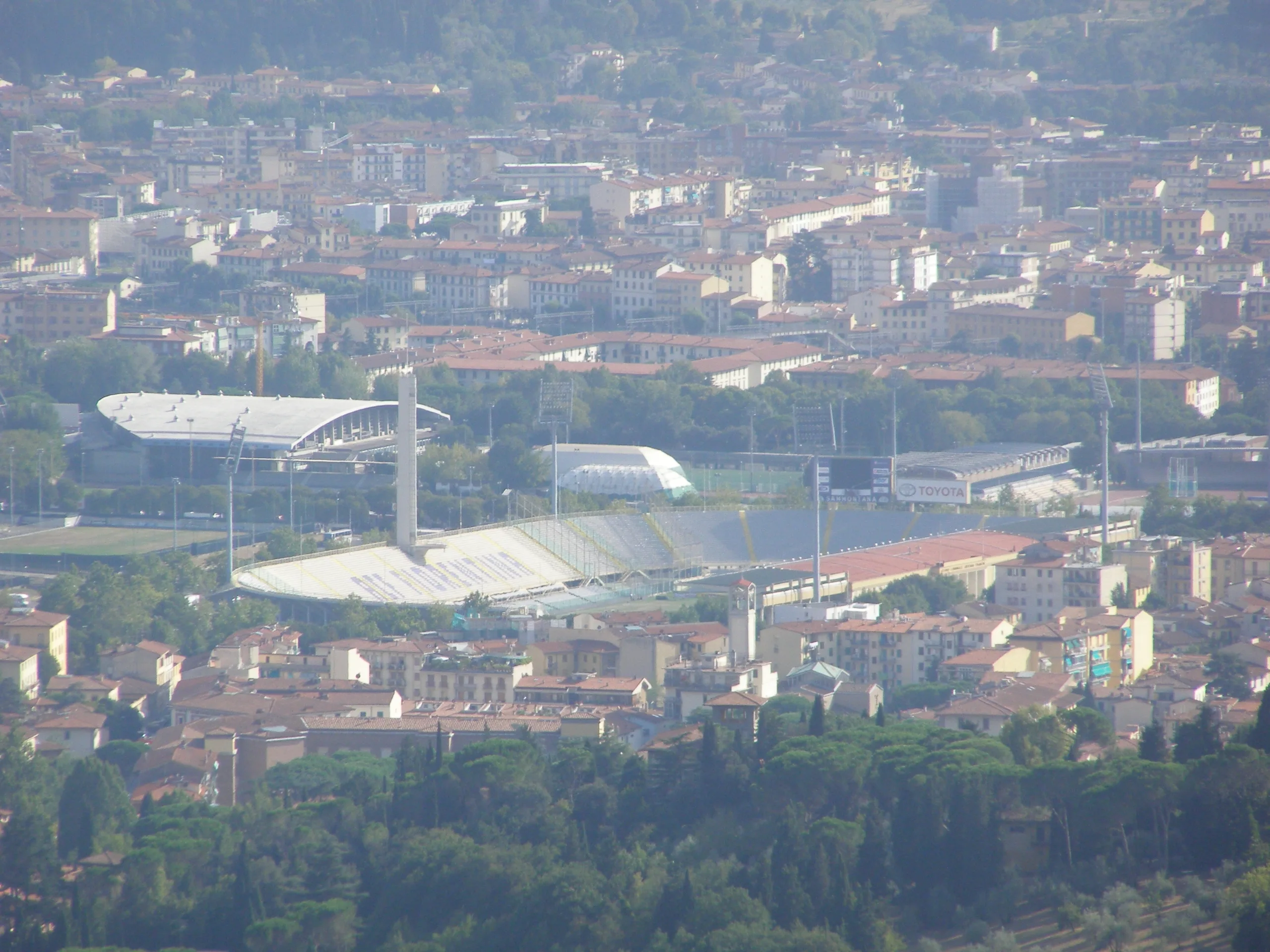

Городской стадион во Флоренции, на Кампо-ди-Марте; построен как стадион имени Джованни Берты, ныне — стадион Артемио Франки. В июле 1930 года городской совет объявил конкурс на стадион на 35 000 мест с крытой трибуной; в декабре того же года работу получила фирма «Нерви и Неббьози» — проектная и строительная одновременно. Строили в два этапа, с декабря 1930 по декабрь 1932 года.

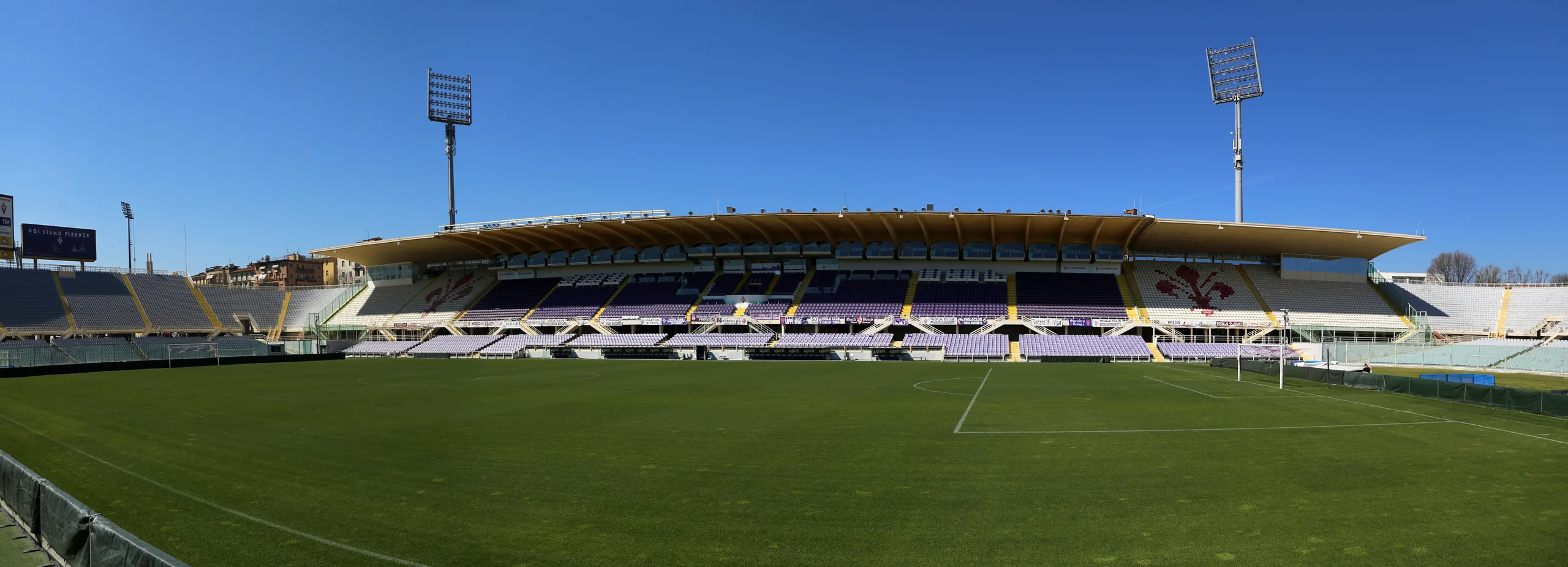

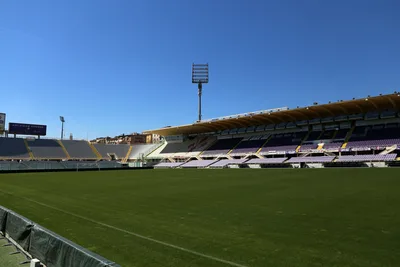

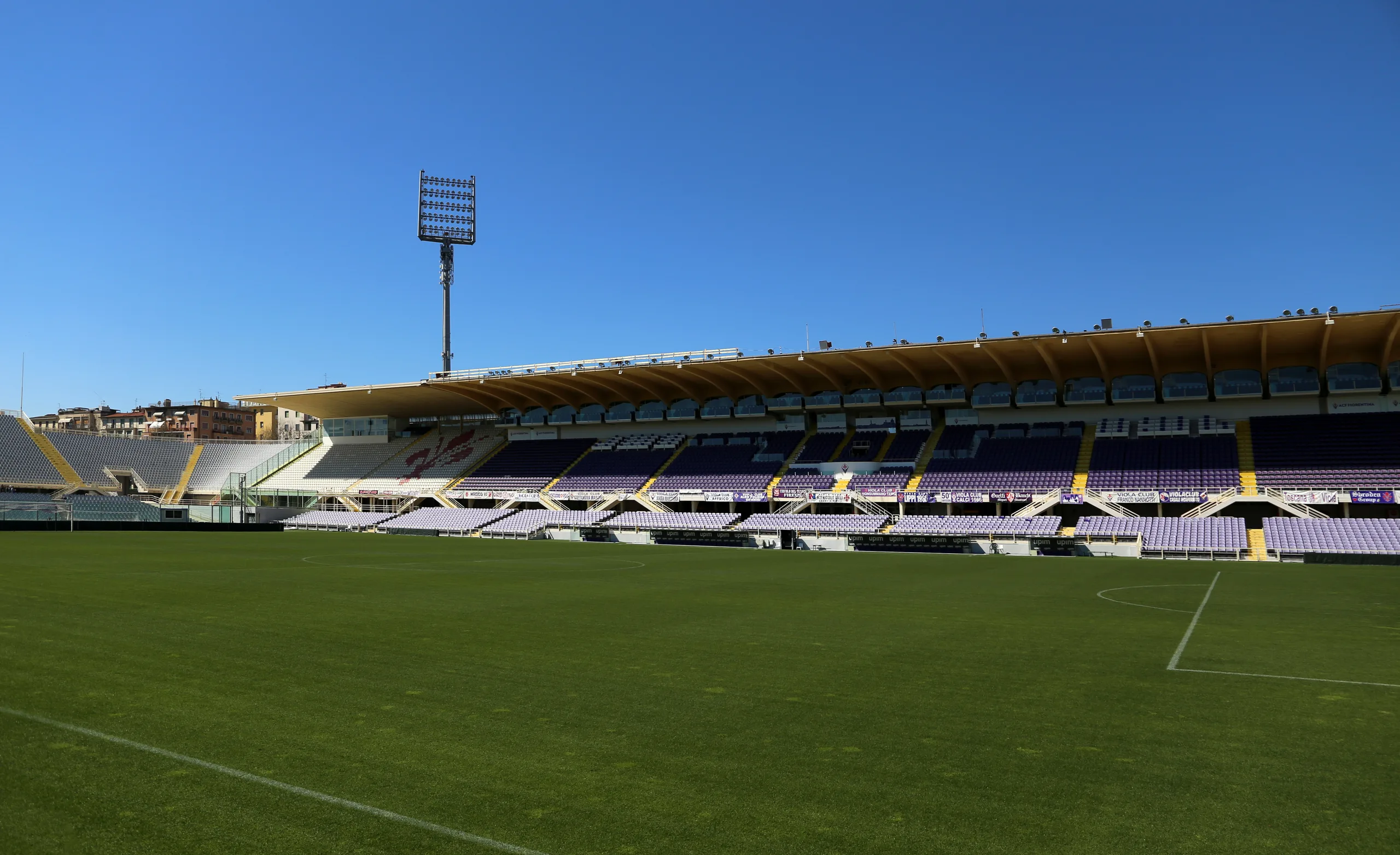

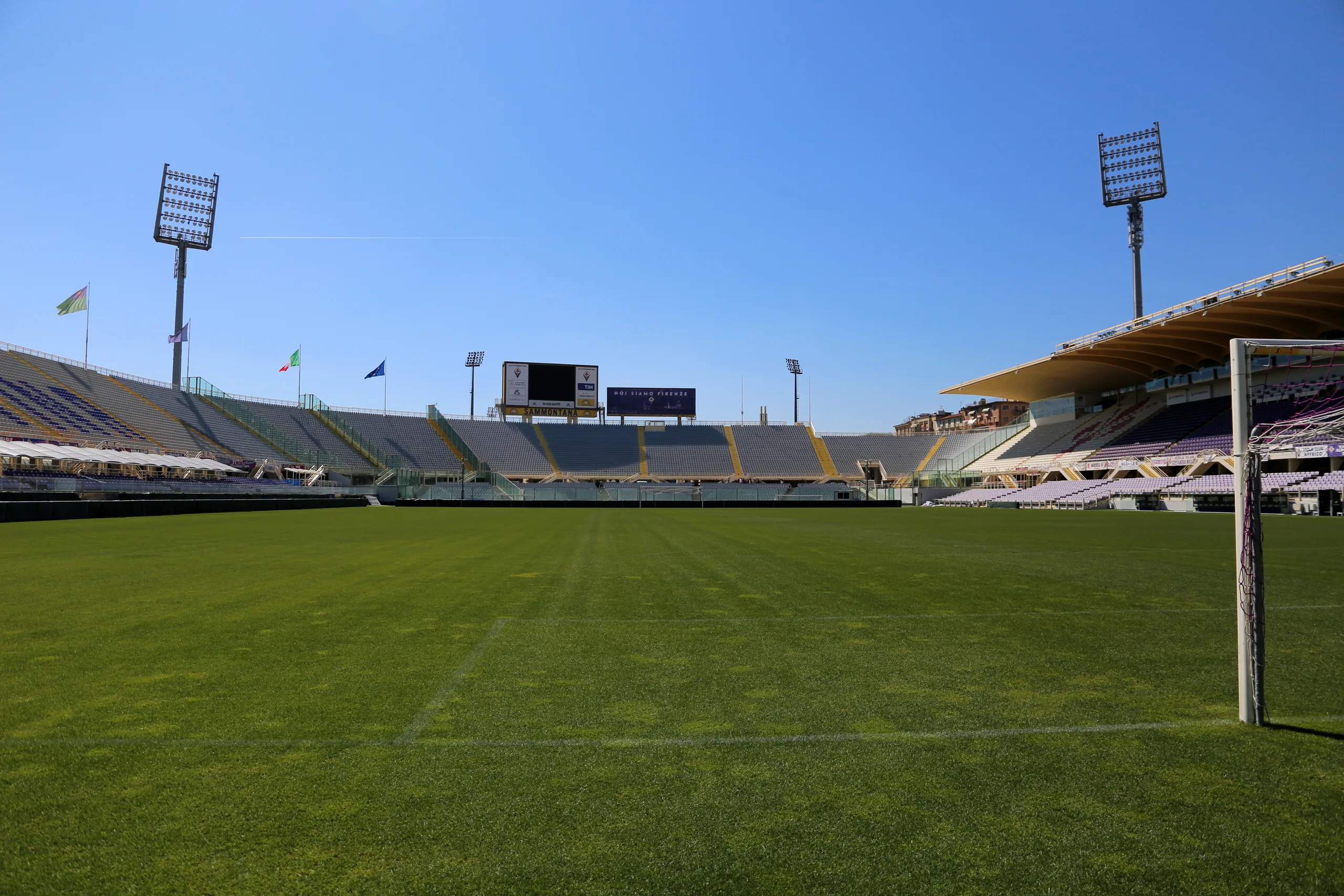

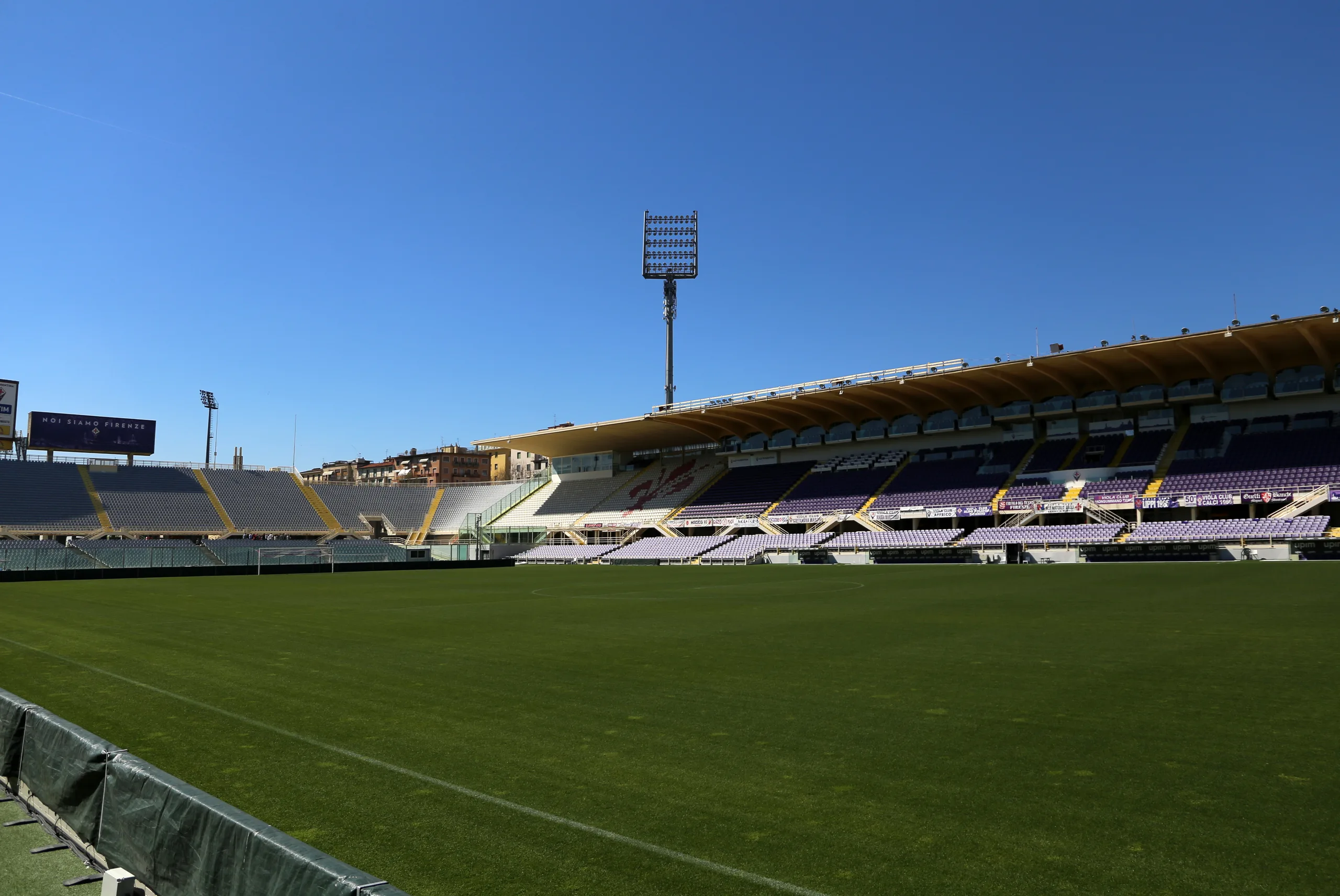

Трибуна. Железобетонный козырёк над почётной трибуной опирается на пятнадцать консольных рёбер криволинейного очертания, связанных двумя поперечными балками. Длина консольной балки — 22,5 м: вылет вперёд около 14,6 м и около 7,4 м назад, за вторую опору. Высота ребра меняется от 40 см на конце до 2,6 м у опоры. Ступени трибуны одновременно служат балками.
Лестницы и башня. Наружные винтовые лестницы: наклонная плита со ступенями выступает консолью из винтовой балки, а усилия уравновешивает вторая, зеркально закрученная балка. Башня — стеклянное веретено высотой около 55 м с открытым лифтом — стоит на консольной плите.
Цена. Стадион оказался исключительно дешёвым — около 2,9 доллара за место. Экономию дали одинаковые рамы для крытой и открытой частей трибуны, ступени-балки, тонкая плита покрытия на рёбрах и такое положение опор, при котором фундаменту не нужны дорогие анкеры на выдёргивание.
Расширение. В 1950–1951 годах Нерви пристроил две приподнятые трибуны длиной по 114 м и четыре новые винтовые лестницы.
